廣東HP系列旋盤式雜質泵
HP系列旋盤式雜質泵可輸送固體性顆粒漿料（非吸水性固體），如：渣漿、砂漿、灰漿、污泥、水煤漿、尾礦渣漿等。
E-mail：hedpump@yeah.net?。眩眩?854141514
產地：中國>河北>滄州>泊頭市
一．產品描述：
HP系列旋盤式雜質泵適用于輸送損傷率較低的物料，如：果粒橙，含有活性劑的化妝品,血液制劑，生物制藥、制劑,含有添加劑的蔗糖、麥芽糖等。還可輸送含大顆粒的物料，如：土豆、活魚，西紅柿，整雞塊，大塊石渣。由于海德爾泵良好的通過性能，能輸送含有大塊固體顆粒的物料。
目前國內的離心式開式葉輪的紙漿泵輸送的紙漿中干燥物料的含量是在3-5%,。HP系列海德爾雜質泵可用作漿料泵，或者說是漿泵。
由于HP系列旋盤式雜質泵轉子的開放設計，HP系列旋盤式雜質泵可輸送固體性顆粒漿料（非吸水性固體），如：渣漿、砂漿、灰漿、污泥、水煤漿、尾礦渣漿等。輸送的漿料中固體顆粒含量。
在輸送含有氣體和空氣的介質時，泵的振動小、噪音低和汽蝕現象對泵的影響小。
二．HP系列旋盤式雜質泵的工作原理
HP系列海德爾雜質泵集中了離心泵結構簡單和容積泵輸送的特點，靠介質內部的摩擦力和轉盤旋轉時產生的離心力來實現對介質的輸送。
介質的流速直接取決于介質粘度和管壁粗糙度，管壁對流動的介質具有一種粘合力，這種粘合力會被傳遞到其他各層，直至管道的中心。其結果是管道中間的介質流速為大，管壁上的介質流速幾乎為零。
HP系列海德爾雜質泵就是利用了這個原理，使兩個或多個并排分布的圓盤產生旋轉，在轉盤壁上形成的邊界層保持著一種固定的狀態。從轉盤的表面上看，相對流速為零，而介質越往轉盤中間的中心位置，其流速則越高。在這種情況下，“相對于轉盤”的表述就顯得很重要。因?yàn)槿绻^察者站在外圍觀看的話，他看到的是轉盤上介質邊界層的流速為高。
圓盤轉子是泵的核心部件，一旦介質進入泵體就會按層次地附著在轉盤的表面；在轉盤轉動時介質會繼續并列逐層增加，直至形成邊界層。旋轉能則由轉盤逐
層向液體傳遞，由此在圓盤轉子并列轉盤的整個寬度上構成速度和壓力梯度。邊界層應力、粘性應力和離心力結合在一起，能構成一個的應力場，它能通過層流保護性地把介質“拉入”泵體，使介質流向轉盤的外邊緣，后進入泵的排出管道。
HP系列旋盤式雜質泵使用一系列平行盤片，當盤片旋轉時產生邊界層和粘性拖動力平滑推動流體運動，對流體的沖擊性小。HD系列旋盤式雜質泵的裝配對安裝公差沒有特別要求，泵體內也不存在有相互沖擊的部件，零件間摩擦、磨損小，病的壽命長。
平滑的片狀流動意味著低氣蝕，它避免了壓頭和流量的損失，也減少了泵體和運動部件間的磨損，同時也了泵的振動和噪音。
HP系列旋盤式雜質泵的直流式設計為流體的流動提供大的空間，對泵的拆卸維修也方便、。HP系列旋盤式雜質泵還可以被設計成適用于輸送那些含有不允許破壞的固體顆粒和含有氣體泡沫的介質；還能夠設計成尺寸的吸入端和排出端。開放式的結構設計適合輸送廣大顆粒物料，通過。
設計帶筋板的盤片用來輸送高粘度介質、含固體顆粒介質，以及提高泵的輸送量。
三.HP系列旋盤式雜質泵的應用范圍和特點:
迄今為止，所有已知的泵的工作方式都有一個共同之處，就是泵體通過壓力來輸送物料介質，介質只有通過與輸送機械元件（如齒輪、柱塞、隔膜、轉子、葉片等）的接觸才能被輸送，機械部件對泵體和物料都產生嚴重沖擊。這種沖擊對于輸送高粘度介質、磨蝕性介質、含有固體顆粒介質、含有氣體泡沫的介質或者液體、固體、氣體混合的介質以及對剪切力比較敏感的介質而言是非常危險的，它會產生脈動，對泵有磨損，對管道有破壞。HP系列旋盤式雜質泵在這種條件很苛刻的場合、，也經濟，使用壽命長，維護少。
許多應用場合工況條件苛刻，如：介質含有固體顆粒、粘度大、具有的磨蝕性、腐蝕性等對泵具有強烈的破壞性，并使得泵性能嚴重下降。HD系列旋盤式雜質泵能較好的輸送高粘度、高磨蝕性、固體含量高或富含氣體以及對剪切性敏感的液體介質。
(一).HP系列旋盤式雜質泵處理不同類型流體介質的效果和特點
1.磨蝕性的顆粒不會研磨和磨損旋轉盤片表面，泵的性能和效率不會降低，所以泵的使用壽命長。
2.當處理粘度大的流體介質時，粘度越大，越能夠增加效率。
4.輸送的介質中固體顆粒含量。
5.在輸送含有氣體和空氣介質時，泵的振動小、噪音低和汽蝕現象隊泵的影響小。
(二).HP系列旋盤式雜質泵的應用范圍
1.HP系列旋盤式雜質泵應用在多相流物料輸送行業
1）HP系列旋盤式雜質泵在兩相流混合物料輸送的應用
a.由于HP系列旋盤式雜質泵的圓盤轉子是一種的開放設計使得泵腔內無需按的公差配合設計制造，具有輸送大顆粒物料的特點。
b.在輸送含有氣體和空氣介質時，泵的振動小、噪音低和汽蝕現象對泵的影響小。
2）HP系列旋盤式雜質泵還能在三相流混合物料輸送的應用
由于HP系列旋盤式雜質泵具有上面所述的特點，它能輸送含氣體的三態混合液體。
2.HP系列旋盤式雜質泵在化工和石化行業的應用
1）HP系列旋盤式雜質泵在化工和石化的應用越來越廣泛，用于取代的泵越來越多。對于那些有腐蝕性、研磨性、固體顆粒和含有大量氣體的介質，HP系列旋盤式雜質泵正在發揮大的作用。
HP系列旋盤式雜質泵的材質可選用金屬和非金屬材料，可以滿足不同類型的腐蝕和危險介質，包括有毒性物料、熱酸和堿液，甚至核廢料，還能適合化工和石化行業的高溫場合的使用。
2）HP系列旋盤式雜質泵應用在日用化工、食品、醫藥和生物制劑行業
HDK系列旋盤式雜質泵在食品和醫藥行業的應用多種多樣，在下述場合的應用HDK系列海德爾雜質泵會經濟、效率高：
a.酒精、潤發油、潤膚脂、洗發精、香水、洗發液、剃須膏、乳膠、洗滌劑、凝膠、牙膏、化妝水、香精、煉乳、乳液。
b.生的和經過烹煮的玉米、奶酪、豆奶、蛋白質、糖漿、蜂蜜、啤酒花、麥芽糖、淀粉、酵母、黃油、花生醬、蔬菜醬、蛋清、蛋糕漿、冰淇淋、葡萄漿、土豆、西紅柿、牛蒡、活魚、植物油、動物油脂、色拉油、雞肉、甚至整只雞。
c.即使易碎的藥劑、血小板、維他命、血制品和血液細胞，泵的輸送破壞醒也較小。
3)HP系列旋盤式雜質泵在市政和工業企業的應用
a.粘稠性和含有大顆粒的介質，所有市政和工業上的廢水泥漿。
b.有磨蝕性的流體：石灰漿、固體泥漿、沙子泥漿、污水和含量超過80%的顆粒泥漿。
含空氣或其他其他的介質：DAF泥漿和其他類型厭氧型泥漿和污物。
c.大顆粒和纖維介質：含有碎屑、雜草、塑料布的城市廢水。
d.降低泵的維護費用和維修時間，提高生產設備的運行效率。
5)HP系列旋盤式雜質泵在石油、冶金、礦山等行業的應用
HP系列旋盤式雜質泵在石油、礦山、冶金等行業的苛刻工況應用獲得了的成功。開式設計和平滑無脈動運轉使得泵在輸送含有研磨性和高粘稠性介質時輕松自如。HD系列旋盤式雜質泵能夠輸送粘稠性強的油類介質和混有沙子的流體，鉆探帶出來的泥漿，原油漿和鐵屑等。海德爾泵在油田上使用是合適的，能夠輸送含有油、氣體、水、沙子、泥漿等多相混合的介質，還能輸送粘稠油和對流體乳化影響小的介質。
HP系列旋盤式雜質泵已經在以下這些行業中被成功地應用：
a.在造紙工業里，用泵輸送紙漿，熟淀粉漿，含長纖維雜物的造紙廢液等。
b.在化學工業里，輸送的分散劑和不凝固的乳膠等。
c.用來輸送微小的墨水膠囊，效果比較理想。
d.在食品加工業里用來輸送蛋白質、濃縮果汁、檸檬油、水果，甚至某些初級產品，如：整個西紅柿、土豆、牛蒡等。
e.能和無磨損地輸送磨蝕性強的結晶體懸浮液，含沙介質和各類礦泥等。
f.能夠輸送氣體含量7%以內的三相態混合物。
四．HP系列旋盤式雜質泵的和經濟性
1.故障率低，維修成本低。
2.結構緊湊合理，便于維系更換零部件。
3.的軸——地延長軸、軸承、密封的使用壽命。
4.運行，節能降耗。
5.HP系列旋盤式雜質泵在初始的成本不僅具有競爭力，而且在對付難以處理的介質時用戶的維護和運行成本方面具有競爭力。
HP系列旋盤式雜質泵在用于處理含有固體顆粒、高粘性、含氣、磨蝕性強的介質以及需要保護的介質，在這些應用方面具有的針對性。HP系列旋盤式雜質泵的無沖擊設計使得泵的磨損，從配件更換和維修角度來講，節省了人力、物力和財力。
六．HP系列旋盤式雜質泵性能范圍
1.性能范圍
流量：0.5～2250m3/H
揚程：高300m
圓盤直徑：152～508mm
操作溫度：使用溫度300°C
粘度：300000cps
轉速：2900r/min
動力配套：電動機、柴油機等
2.HP系列旋盤式雜質泵的材質
| 零件名稱 | 普通碳鋼 | 不銹鋼 | 蒙乃爾合金 | 哈氏合金 |
| 泵體 轉子 泵蓋 |
普通鑄鐵 鑄鋼 球墨鑄鐵 |
304 316 316L |
蒙乃爾合金 | 哈氏合金 |
| 軸 | 35CrMo 304不銹鋼 |
304 316 316L |
304 316 316L |
304 316 316L |
| 軸承架 | 普通鑄鐵 | |||

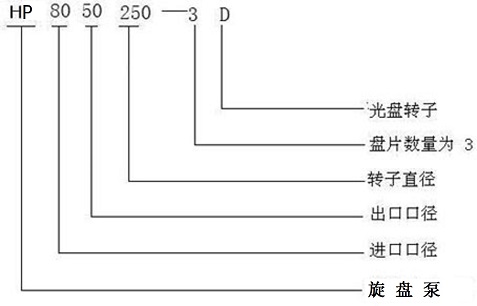

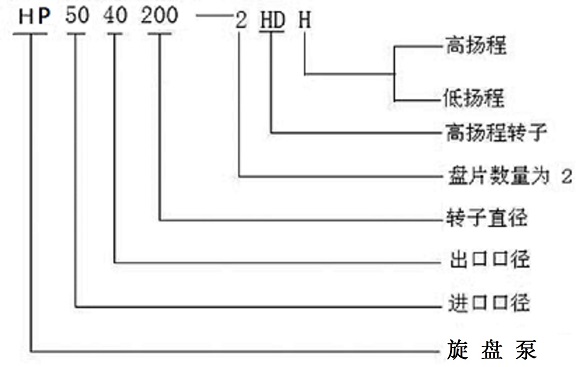

3.HP系列旋盤式雜質泵的型號表示方法
HP系列旋盤式雜質泵的型號定義如下：
例如1：
例如2：
（本公司產品無代理商，無合作生產商。版權所有，抄襲必究。）
