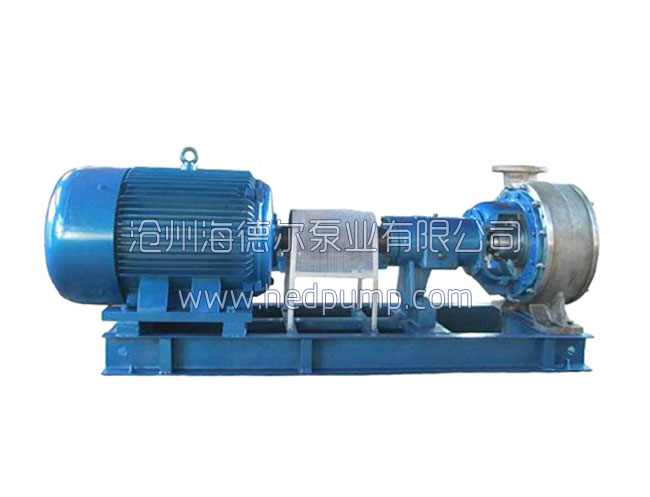

HP系列旋盤泵
HP系列旋盤泵在輸送物料時，對物料的剪切，擠壓，粉碎，損傷很小。是比較理想的輸送裝置。
E-mail：hedpump@yeah.net ＱＱ：2854141514
產地：中國>河北>滄州>泊頭市
一．產品描述：
HP系列旋盤泵在輸送物料的過程中，對物料的破壞，剪切，粉碎，擠壓, 損傷，沖擊現象很少。特別適用于輸送不允許損傷的物料，如：果粒橙，含有活性劑的化妝品,血液制劑，生物制藥、制劑,含有添加劑的蔗糖、麥芽糖等。還可輸送含大顆粒的物料，如：土豆、活魚，西紅柿，整雞塊，大塊石渣。由于海德爾泵良好的通過性能，在輸送含有大塊固體顆粒的物料。
目前國內的離心式開式葉輪的紙漿泵輸送的紙漿中干燥物料的含量是在3-5%,。HP系列海旋盤泵可用作重濃度漿料泵，或者說是濃度漿泵。 因此用HP系列旋盤泵輸送重濃度或者濃度漿料，很有特點。
由于HP系列旋盤泵轉子的開放設計，HP系列旋盤泵可輸送固體性顆粒漿料（非吸水性固體），如：渣漿、砂漿、灰漿、污泥、水煤漿、尾礦渣漿等。
在輸送含有氣體和空氣的介質是時，泵發生振動、噪音和汽蝕等現象比較輕微。
二．HP系列旋盤泵的工作原理
HP系列旋盤泵集中了離心泵結構簡單和容積泵輸送的特點，靠介質內部的摩擦力和轉盤旋轉時產生的離心力來實現對介質的輸送。
介質的流速直接取決于介質粘度和管壁粗糙度，管壁對流動的介質具有一種粘合力，這種粘合力會被傳遞到其他各層，直至管道的中心。其結果是管道中間的介質流速為大，管壁上的介質流速則為零。
HP系列旋盤泵就是利用了這個原理，使兩個或多個并排分布的圓盤產生旋轉，在轉盤壁上形成的邊界層保持著一種固定的狀態。從轉盤的表面上看，相對流速為零，而介質越往轉盤中間的中心位置，其流速則越高。在這種情況下，“相對于轉盤”的表述就顯得很重要。因為如果觀察者站在外圍觀看的話，他看到的是轉盤上介質邊界層的流速為高。
圓盤轉子是泵的核心部件，一旦介質進入泵體就會按層次地附著在轉盤的表面；在轉盤轉動時介質會繼續并列逐層增加，直至形成邊界層。旋轉能則由轉盤逐
層向液體傳遞，由此在圓盤轉子并列轉盤的整個寬度上構成速度和壓力梯度。邊界層應力、粘性應力和離心力結合在一起，能構成一個的應力場，它能通過層流保護性地把介質“拉入”泵體，使介質流向轉盤的外邊緣，后進入泵的排出管道。很關鍵的一點是介質在進入泵體后立即被擠到個轉盤的中間，這樣可以避免后面流過來的液體介質與轉盤發生接觸和碰撞。
HP系列旋盤泵使用一系列平行盤片，當盤片旋轉時產生邊界層和粘性拖動力平滑推動流體運動，對流體的破壞性較小。
平滑的片狀流動意味著低氣蝕，它避免了壓頭和流量的損失，也減少了泵體和運動部件間的磨損，同時也了泵的振動和噪音。
海德爾旋盤泵的直流式設計為流體的流動提供大的空間，對泵的拆卸維修也方便、。HP系列旋盤泵還可以被設計成適用于輸送那些含有固體顆粒和含有氣體泡沫的介質；還能夠設計成尺寸的吸入端和排出端。開放式的結構設計提高通過能力。
設計帶筋板的盤片用來輸送高粘度介質、含固體顆粒介質，以及提高泵的輸送量。
三.HP系列旋盤泵的應用范圍和特點:
迄今為止，所有已知的泵的工作方式都有一個共同之處，就是泵體通過壓力來輸送物料介質，介質只有通過與輸送機械元件（如齒輪、柱塞、隔膜、轉子、葉片等）的接觸才能被輸送，機械部件對泵體和物料都產生嚴重沖擊。這種沖擊對于輸送高粘度介質、磨蝕性介質、含有固體顆粒介質、含有氣體泡沫的介質或者液體、固體、氣體混合的介質以及對剪切力比較敏感的介質而言是非常危險的，它會產生脈動，對泵有磨損，對管道有破壞。
泵
降低了阻塞、氣蝕、過度磨損、產品介質被破壞等所有影響泵性能的現象。海德爾泵在這種條件很苛刻的場合、率，也經濟，使用壽命長，維護少。
許多應用場合工況條件苛刻，如：介質含有固體顆粒、粘度大、具有的磨蝕性、腐蝕性等對泵具有強烈的破壞性，并使得泵性能嚴重下降。HP系列旋盤泵比較適合輸送高粘度、高磨蝕性、固體含量高或富含氣體以及對剪切性敏感的液體介質。
(一)HP系列旋盤泵處理不同類型流體介質的效果和特點
1.泵的性能和效率較高，使用壽命長。
2.輸送含固體顆粒的物料。
3.當處理粘度大的流體介質時，粘度越大，泵的輸送效率越高。
(二).HP系列旋盤泵的應用范圍
1）HP系列旋盤泵在化工和石化對于那些有腐蝕性、研磨性、固體顆粒和含有大量氣體的介質， 能發揮很大的作用。
HP系列旋盤泵的材質可選用金屬和非金屬材料，可以滿足不同類型的腐蝕和危險介質，包括有毒性物料、熱酸和堿液，甚至核廢料，還能適合化工和石化行業的高溫場合的使用。
2）HD系列旋盤泵應用在日用化工、食品、醫藥和生物制劑行業
HD系列旋盤泵在食品和醫藥行業的應用多種多樣，在下述場合的應用HD系列旋盤泵會經濟、效率高：
a.酒精、潤發油、潤膚脂、洗發精、香水、洗發液、剃須膏、乳膠、洗滌劑、凝膠、牙膏、化妝水、香精、煉乳、乳液。
b.生的和經過烹煮的玉米、奶酪、豆奶、蛋白質、糖漿、蜂蜜、啤酒花、麥芽糖、淀粉、酵母、黃油、花生醬、蔬菜醬、蛋清、蛋糕漿、冰淇淋、葡萄漿、土豆、西紅柿、牛蒡、活魚、植物油、動物油脂、色拉油、雞肉、甚至整只雞。
c.即使易碎的藥劑、血小板、維他命、血制品和血液細胞。
3)HP系列旋盤泵在市政和工業企業的應用
a.粘稠性和含有大顆粒的介質，所有市政和工業上的廢水泥漿。
b.有磨蝕性的流體：石灰漿、固體泥漿、沙子泥漿、含顆粒泥漿。
含空氣或其他其他的介質：DAF泥漿和其他類型厭氧型泥漿和污物。
c.大顆粒和纖維介質：含有碎屑、雜草、塑料布的城市廢水。
4)HP系列旋盤泵在紙漿和造紙行業的應用
造紙和紙漿行業不同于一般行業，HD系列海德爾泵適合在該行業輸送漿料。
目前國內的離心式開式葉輪的紙漿泵輸送干燥物料的含量是在6-8%，屬于低濃度紙漿泵。HD系列海德爾泵能輸送紙漿，而節省了后續廢水的處理費用。
a.降低泵的維護費用和維修時間，提高生產設備的運行效率。
b.HP系列旋盤泵能夠處理高粘度流體，故障率低，維修成本低，節能降耗。
c.運行效率高。
5)HP系列旋盤泵在石油、冶金、礦山等行業的應用
HP系列旋盤泵在石油、礦山、冶金等行業的苛刻工況應用獲得了成功。HP系列旋盤泵能夠輸送粘稠性強的油類介質和混有沙子的流體，鉆探帶出來的泥漿，原油漿和鐵屑等，泵的磨損很小。
HP系列旋盤泵的輸特點——高輸送量、低產品損耗、的維護運行成本，這將地為用戶節省成本和工作時間。
HP系列旋盤泵對輸送物料造成剪切，擠壓，損傷，破壞性小。
a.在造紙工業里，用泵輸送紙漿，熟淀粉漿，含長纖維的造紙廢液等。
b.在化學工業里，輸送的分散劑和不凝固的乳膠等。
c.用來輸送微小的墨水膠囊。
d.在食品加工業里用來輸送蛋白質、濃縮果汁、檸檬油、水果，甚至某些初級產品，如：整個西紅柿、土豆、牛蒡等。
e.能和無磨損地輸送磨蝕性強的結晶體懸浮液，含沙介質和各類礦泥等。
f.能夠輸送含氣體的三相態混合物。
四．HP系列旋盤泵的和經濟性
1. 故障率比較低，維修成本低，維修方便。
2.HP系列旋盤泵的軸承運轉時，如果潤滑保養得好，軸承的壽命會比較長。
3.節能降耗，泵的運行效率比較高。
五．HP系列旋盤泵成功的業績
HP系列旋盤泵為用戶不斷帶來新的解決方案，成為越來越多的用戶替換舊泵的優先選擇，是解決物料輸送難度的應用場合的優良設備。
1.HP系列旋盤泵在下列這些行業中已被成功的應用：
1)冶金行業：鐵屑、冷卻水、金屬粉末、循環酸液。
2)采礦和礦上排水：鉆孔污泥、石墨尾料、石灰膏、鉆石開采。
3)陶瓷、玻璃和采石行業：石渣、玻璃纖維、陶瓷渣。
4)食品加工:生的和經過烹煮的玉米、奶酪、奶油、豆奶、蛋白質、糖漿、蜂蜜、啤酒花、麥芽糖、淀粉、酵母、黃油、花生醬、蔬菜醬、蛋清、蛋糕漿、冰淇淋、果凍、果肉、果醬、葡萄漿、土豆、西紅柿、牛蒡、活魚、棕櫚油、橄欖油、松子油、植物油、柑桔油、巧克力醬、動物油脂、色拉油、雞肉、甚至整只雞。
5)制藥行業：活體細胞、浮游生物、、血液、催化劑溶液。
6)農牧業：玉米、土豆、番茄、番茄醬、蔬菜、牛蒡、蘑菇、水洗大豆、水洗櫻桃、甜菜、活魚、牡蠣殼醬、肉制品、含大量殘渣的農用品。
7)對剪切敏感、不能被破壞產的品輸送：聚合體乳化劑、乳膠、明膠、石英、膨化劑、活性劑、含有活性劑的化妝品。
8)粘稠流體輸送：廢泥漿、污泥沉積物、黑色化妝品、油漆、油渣、瀝青、粘膠、聚合樹脂。
9)研磨性介質輸送：硼砂、鉆探泥漿、沙漿、石英泥漿。
10)危險物料處理：核廢料、和無機廢渣。
11)高溫或高壓介質輸送：石油、石化行業的高溫高壓介質。
2.HP系列旋盤泵輸送的一些典型流體
1)食品加工行業應用
| 奶酪 牛奶 酸奶 奶油 豆奶 蛋白質 糖漿 蜂蜜 啤酒花 麥芽糖 麥精 淀粉 淀粉液 酵母液 黃油 花生醬 蔬菜醬 蛋清 蛋糕漿 冰淇淋 果肉 |
果凍 果醬 水果漿 葡萄漿 棕櫚油 橄欖油 豆奶 蛋白質 糖漿 蜂蜜 色拉油 雞肉 甚至整只雞 雞塊 雞脂肪 肉餡 巧克力 柑桔油 乳制品 食用油 蛋清 |
蛋黃 肉湯 明膠 淀粉膠 葡萄糖 濃縮果汁 豬油 活魚 人造奶油 肉類廢物 蘑菇 芥末 啤酒花 麥芽糖 麥精 淀粉 動物油 熟菜油 橄欖 橙漿 牡蠣殼漿 |
寵物食品 沙拉醬 蝦 屠宰場廢棄物 軟飲料糖漿 玉米糖漿 蔬菜 蔬菜漿 醋 醬油 豆乳 調味料 杏 杏仁膏 酒 啤酒 可樂 花生奶 |
2)化工石油行業應用
| 重油和熱油 煤油 柴油 汽油 導熱油 潤滑油 油脂 硬酸脂 透平油 礦物油 瀝青 改性瀝青 乳膠 聚苯乙烯 氯酸鈉泥漿 染液 腐蝕性化學品 鹽酸/氫氟酸酸 硫酸 亞硫酸鈉 電鍍液/電鍍酸 海水/鹽水 |
氯化烴 燒堿液和酸 廢酸回收 酒類流通化工過程漿料 次氯酸鈉（漂白劑） 氫氧化鈉 硫酸 醋酸 苯甲酸 磷酸 甲酸 硼酸 硝酸 脂肪酸 丙烯酸 苯二酸草酸 鹽酸 檸檬酸 乳酸 石碳酸 丁醇 |
乙醇 甲醇 丙醇 二甘醇 丙二醇 聚醚多元醇 氫氧化鈉 氫氧化銨 溶劑 氟利昂 四鹵化碳 苯 甲苯 二甲苯 己烷 戊烷 丁烷 二氯甲烷 乙烯 苯乙烯 氯乙烯 石腦油 |
煤油 萘 苯酚 苯酐 醋酸乙酯 醋酸乙烯 硝酸鋁 硫酸銨 氯酸鉀 氯酸鋇’ 硫酸銅 硝酸銅 油漆 油墨 墨水 甘油 凡士林 石蠟油 溶劑 烴油 硅油 |
3)市政和工礦企業應用
| 市政和廢水泥漿 固體泥漿 沙子泥漿 含量超過80%的顆粒漿 |
厭氧性泥漿 沼氣池泥漿 含水污油 含油污水含泥污油 |
水煤漿 渣油煤焦油 涂料 含有長纖維的污水 |
電廠廢水 核廢料處理 |
4）制藥行業應用
| 活體細胞 浮游生物 |
血液 |
催化劑溶液 維他命 |
5）日用化工行業應用
| 潤發油 潤膚脂 洗發精 洗發液 香水 |
剃須膏 乳膠 洗滌劑 凝膠 牙膏 |
化妝水 香精 煉乳 酒精 |
六．HP系列旋盤泵性能范圍
1.性能范圍
流量：0.5～2250m3/H
揚程：最高300m
圓盤直徑：152～508mm
操作溫度：使用溫度300°C
粘度：300000cps
轉速：2900r/min
動力配套：電動機、柴油機等
2.HP系列旋盤泵的材質
| 零件名稱 | 普通碳鋼 | 不銹鋼 | 蒙乃爾合金 | 哈氏合金 |
| 泵體 轉子 泵蓋 |
普通鑄鐵 鑄鋼 球墨鑄鐵 |
304 316 316L |
蒙乃爾合金 | 哈氏合金 |
| 軸 | 35CrMo 304不銹鋼 |
304 316 316L |
304 316 316L |
304 316 316L |
| 軸承架 | 普通鑄鐵 | |||
3.HP系列旋盤泵的型號表示方法
HP系列旋盤泵的型號定義如下：

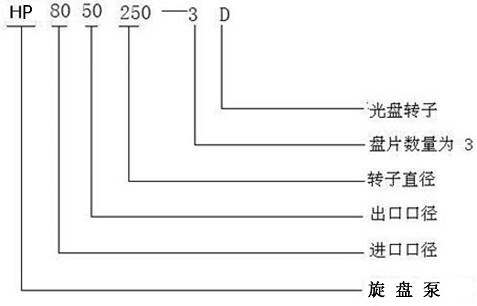

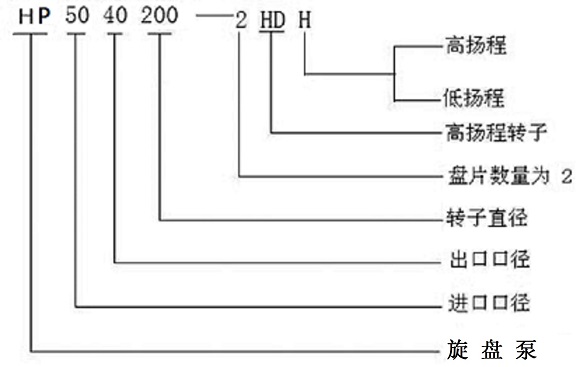

例如1：
例如2：

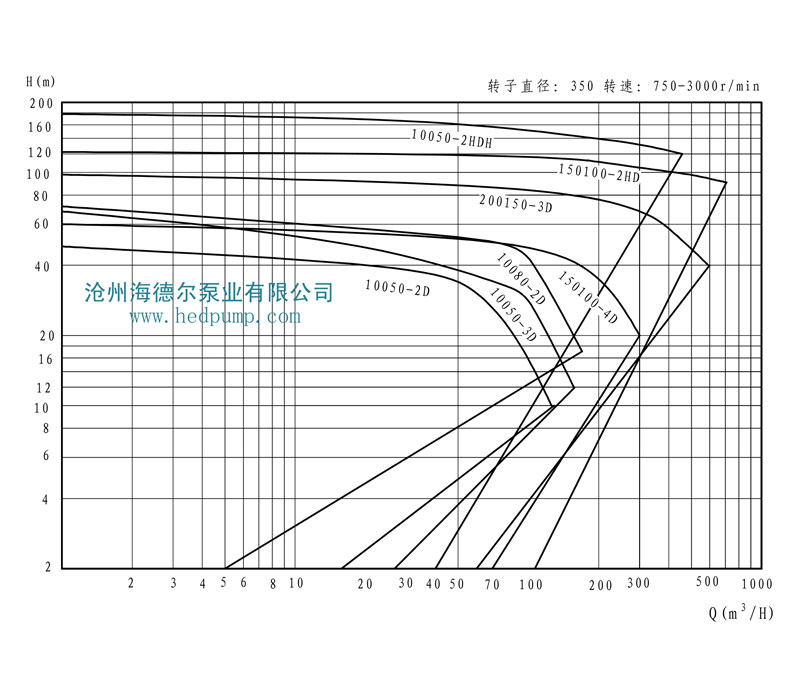

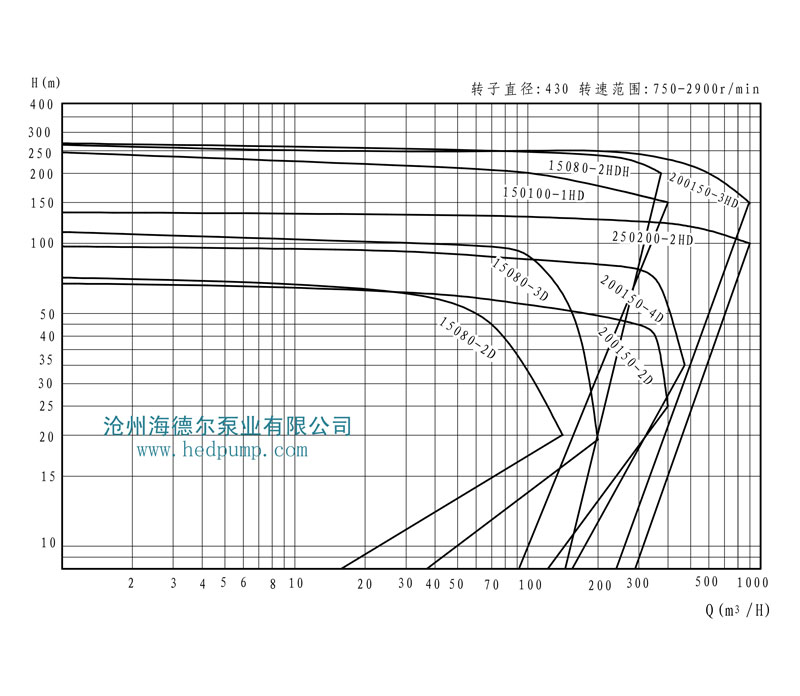

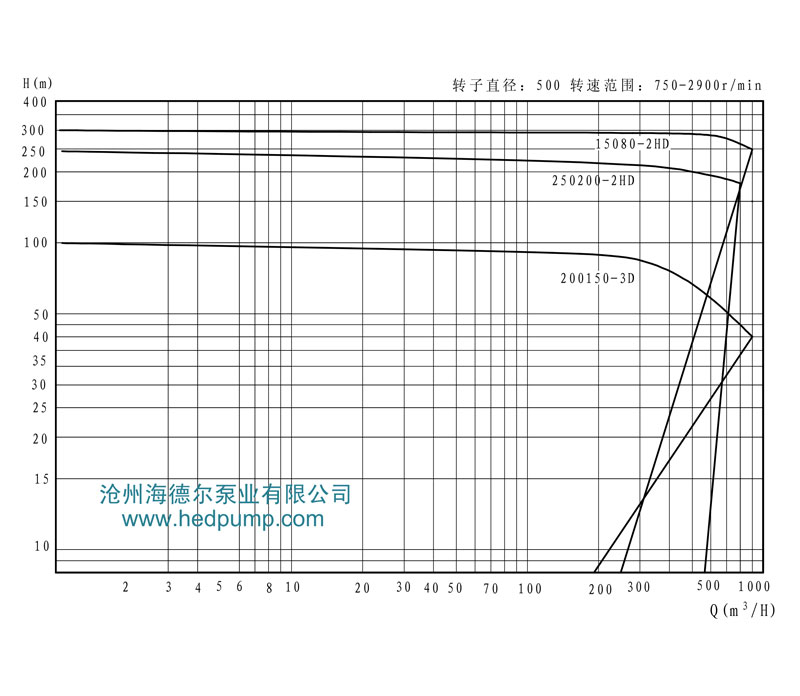

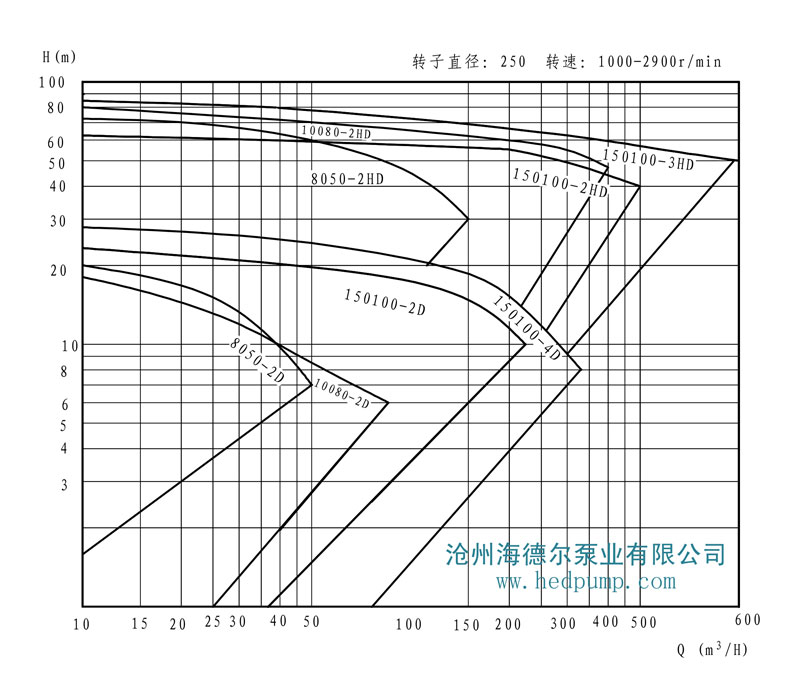

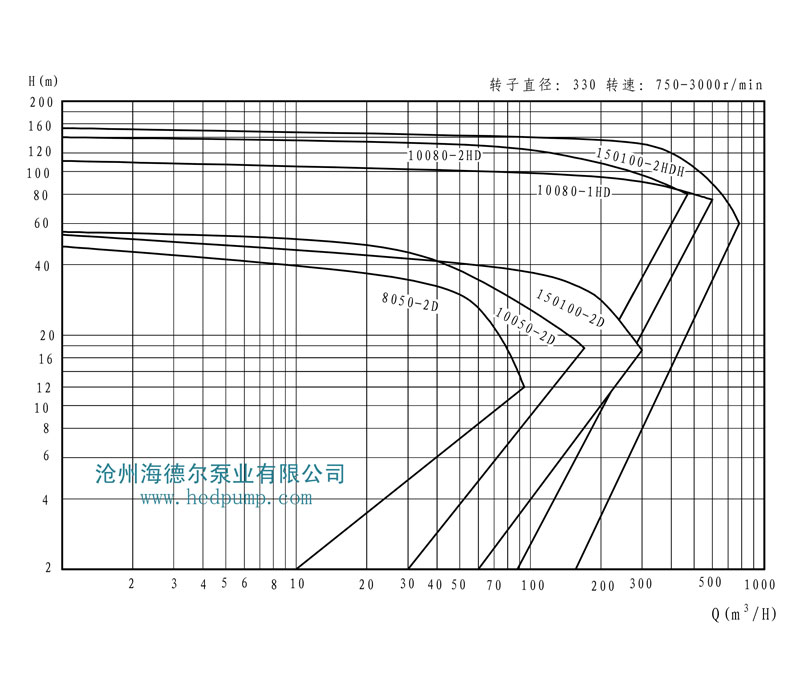

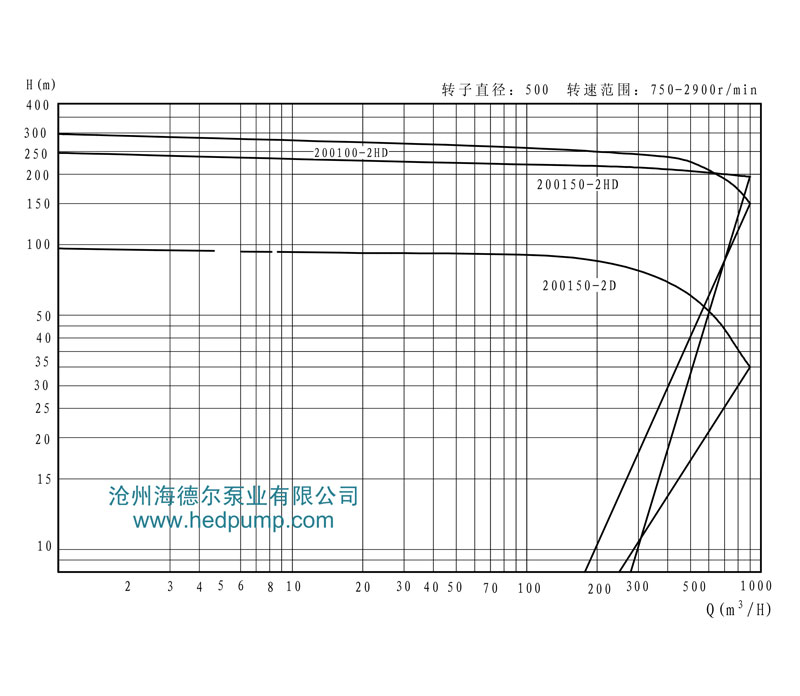

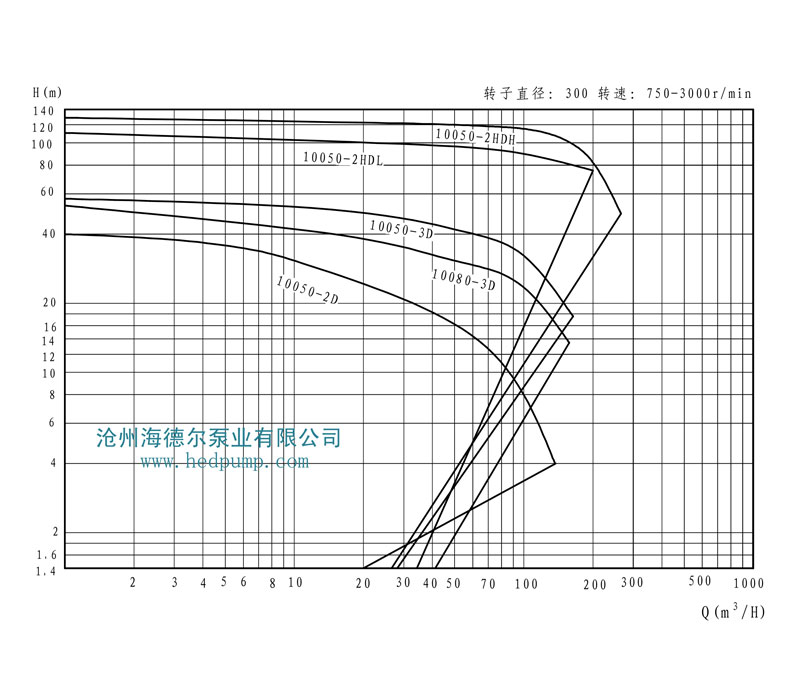

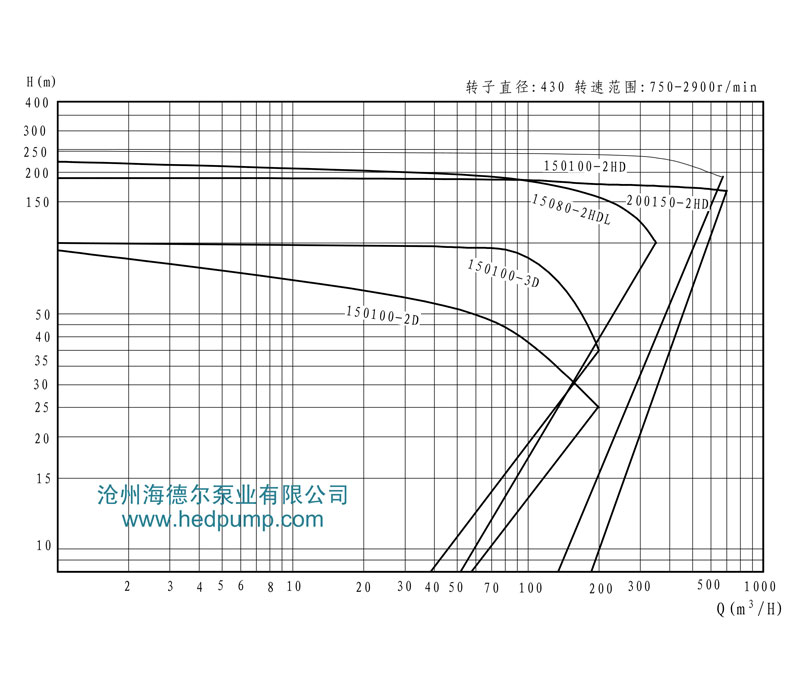

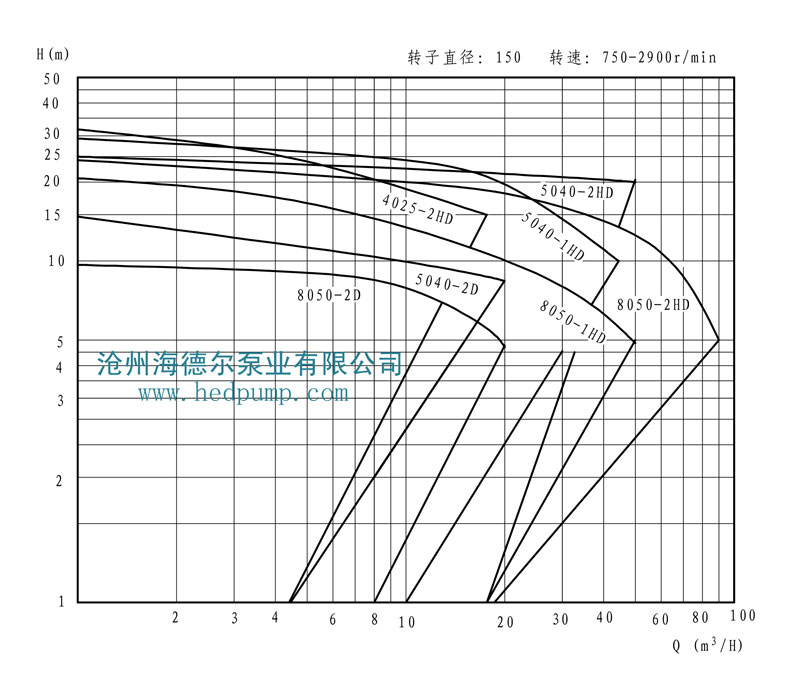

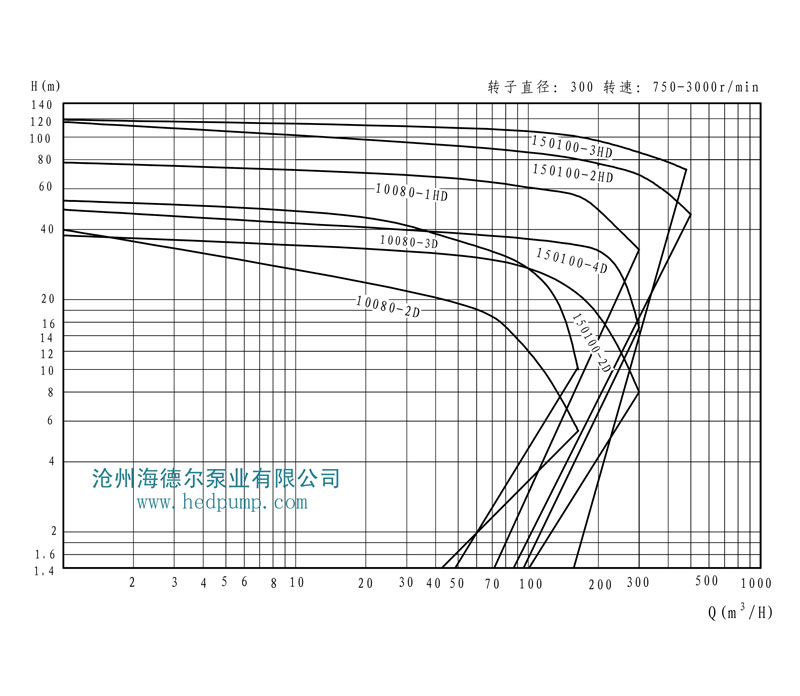

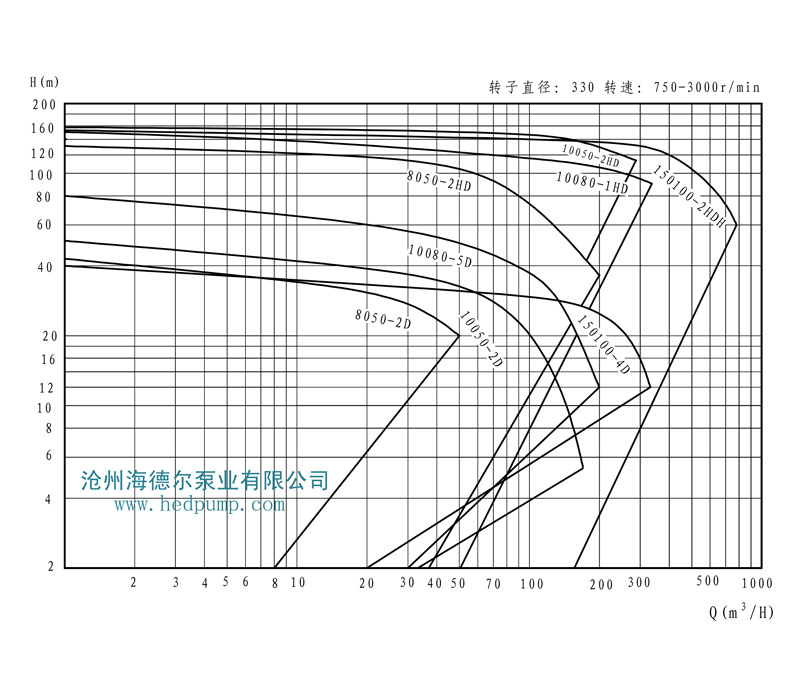

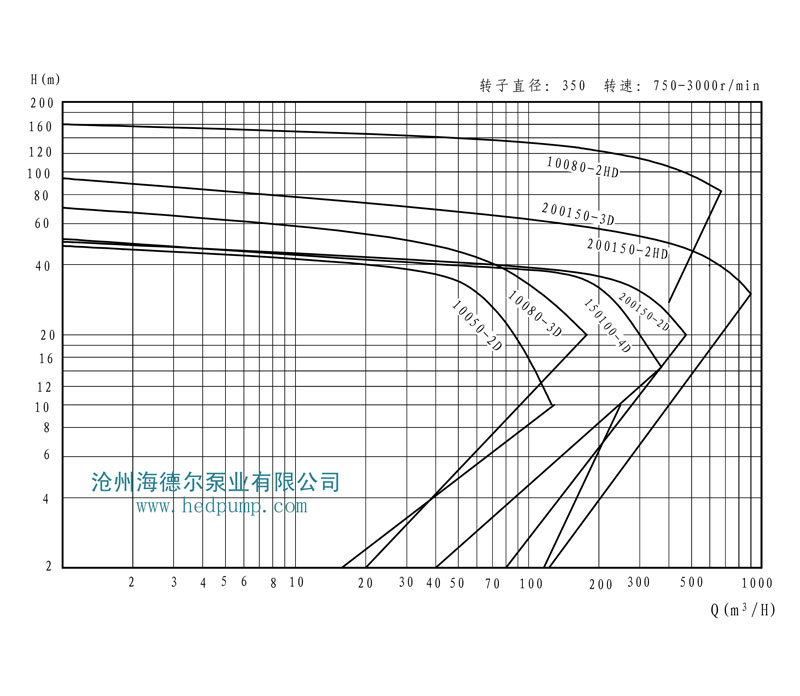

七．HP系列旋盤泵型譜曲線圖：
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

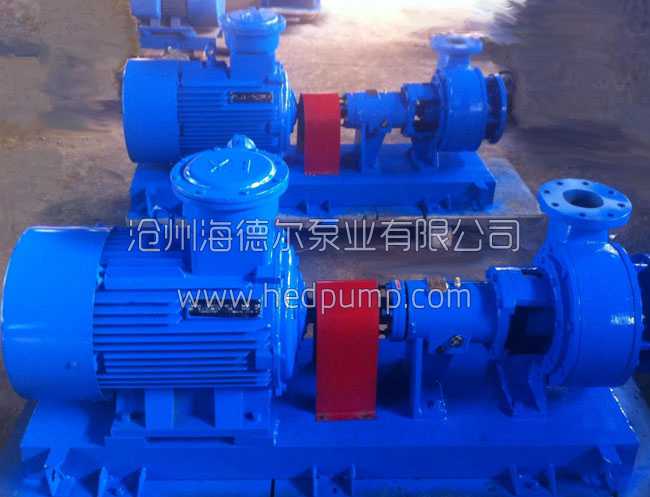

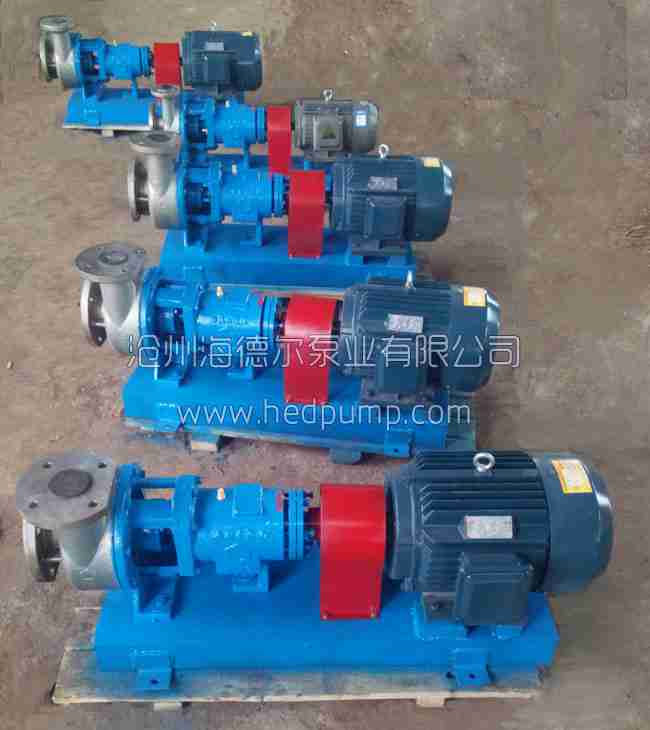

旋盤泵發貨現場
 |
 |
（本公司產品無代理商，無合作生產商。版權所有，抄襲必究。）
